Mágnesszelepek soros bekötése



   A Hunter mágnesszelepeket beköthetjük szelepkötő idomokkal sorosan. Az öntözőrendszer balról érkező vízbekötő csöve a mágnesszelep szerelvényhez bekötve oldalirányba távozik. A szerelvény Standard szelepdobozban fér el.

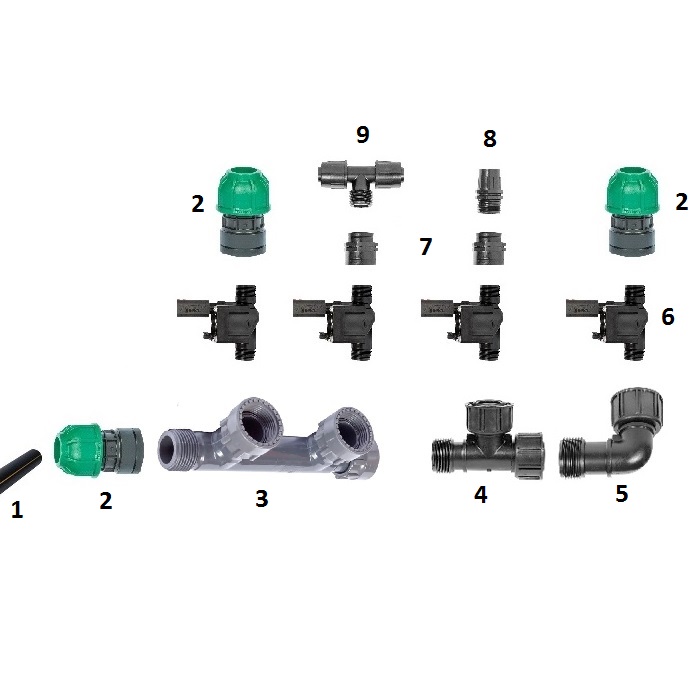

Anyagszükséglet:

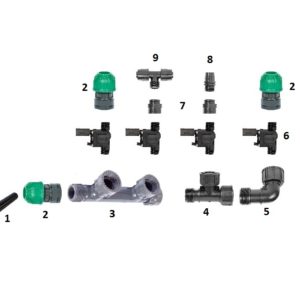

Mágnesszelepek bekötése soros szelepkötő idommal1. 25 KPE cső

2. Kpe egyenes összekötő 25×1″ TOK-BM

3. Soros szelepkötő idom 1″KM-3 Hollandi

4. Szelepkötő T-idom 1″KM-2 Hollandi

5. Szelepkötő könyök idom 1″KM-1 Hollandi

6. Hunter PGV100 mágnesszelep 1″KK

7. Szűkítő karmantyú 1″x3/4″ BB

8. Lpe egyenes összekötő 20×3/4″ TOK-KM

9. Lpe T idom 20×3/4″x20 TOK-KM-TOK
